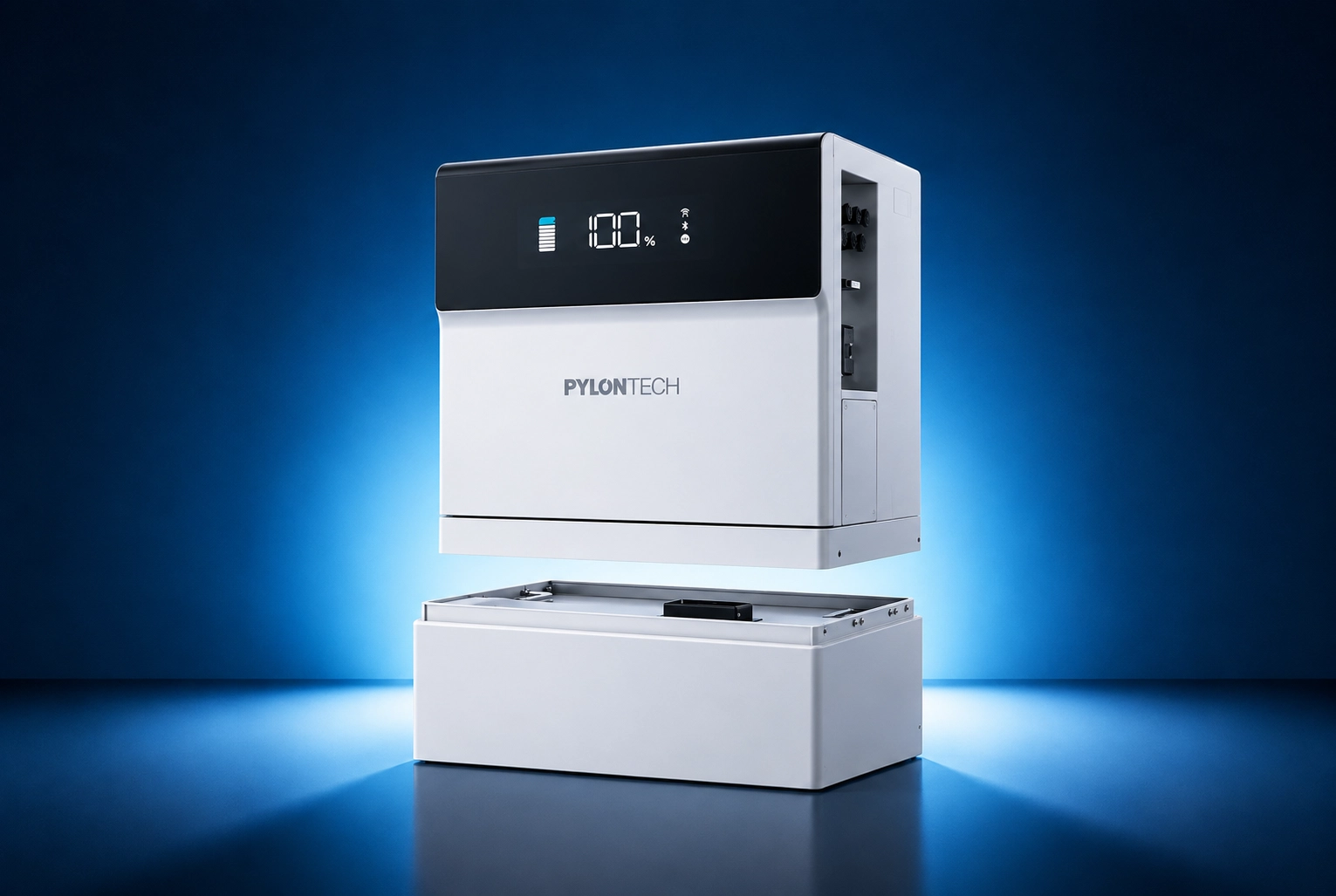

Pylontech Force H3 hybride omvormer 12kW

Product Gallery Image
Thumbnail of Product Image

Productomschrijving

De Pylontech Force H3X 10 kW is de 3-fase hybride omvormer waarbij het volle vermogen al beschikbaar komt bij de kleinste batterijopstelling. Het toestel levert 10.000 Watt op 400 Volt en verwerkt tot 16.000 Watt aan zonnepanelen over drie MPPT-trackers.

Battery management en energiemanagement zitten ingebouwd. Voor een werkend systeem combineer je de omvormer met twee tot zeven Force H3 modules van 5,12 kWh, oftewel 10,24 tot 35,84 kWh.

Pluspunten
  • 10.000 Watt op 400 Volt, volledig beschikbaar vanaf twee batterijmodules
  • Drie MPPT-trackers en tot 16.000 Watt aan zonnepanelen
  • Maximaal rendement 98%, Europees rendement 97,5%
  • Noodstroompiek van 15.000 voltampère gedurende een volle minuut
  • Omschakelen naar eilandbedrijf binnen 10 milliseconde
  • Boogdetectie volgens AFCI 2.0 en IEC 63027 standaard aanwezig
  • Twee MPP-trackers voor optimale opbrengst van zonnepanelen.
  • IP65 classificering
Minpunten
  • Minimaal twee batterijmodules nodig, één module is bij 3-fase geen optie
  • Eén PV-string per tracker, dus maximaal drie strings
  • Boven 45 graden Celsius en boven 2000 meter hoogte regelt de omvormer terug
  • De opstelling weegt vanaf 121 kilogram exclusief voet
Adviesprijs

€ 1.990,45

logo
Betaal in termijnen met SprayPay

Vanaf € 16,94 per maand bij 36 termijnen.

Let op! Geld lenen kost geld
Waarom uw laadpaal bij
Laaddirect.nl kopen?
  • Alleen A-merken
  • Snelle levering
  • Vakkundige installatie
  • Persoonlijk advies
  • EV-Expert
laadpaal-monteren-laaddirect

Waarom is de Pylontech Force H3X 10 kW de meest evenwichtige maat in de reeks?

Omdat alles op elkaar aansluit. Twee batterijmodules leveren al de volle 10.000 Watt, de stromen blijven binnen een gangbare 3-fase aansluiting, en het volle zonvermogen is haalbaar zonder extreem lange strings. Bij de 12 en 15 kilowatt gaat elk van die drie punten knellen.

Wat maakt de opstelling met twee modules hier al volwaardig?

De specsheet begrenst het ontlaadvermogen op basis van het aantal modules. Bij deze uitvoering is dat 10.000 Watt met twee modules en ook 10.000 Watt met drie tot zeven.

Bij de 12 kilowatt-versie blijft het met twee modules op 10.000 Watt steken en bij de 15 kilowatt eveneens. Wie daar het volle vermogen wil, moet een derde module kopen. Hier niet: de instapopstelling van 10,24 kWh geeft je meteen alles wat de omvormer kan.

Past het toestel binnen een standaard aansluiting?

Naar het net gaat maximaal 14,5 Ampère per fase. Opnemen uit het net kan tot 15.000 Watt en 21,7 Ampère per fase, bijvoorbeeld wanneer je de batterij bij lage marktprijzen vanuit het net laadt.

Beide waarden blijven onder de 25 Ampère per fase. Of er in jouw meterkast ruimte is naast de bestaande groepen, hangt af van de verdeling en de beveiliging, maar een verzwaring is voor dit toestel niet automatisch nodig. Bij de 15 kilowatt-versie is dat anders: die trekt tot 32,6 Ampère uit het net.

Hoeveel zonnepanelen kun je aansluiten?

Het maximum is 16.000 Watt over drie trackers, ongeveer 35 panelen van 450 Wattpiek verdeeld over maximaal drie dakvlakken.

De grenzen per tracker:

  • Maximale ingangsstroom: 20 Ampère
  • Kortsluitstroom: 30 Ampère
  • Aantal strings: 1
  • Werkbereik MPPT: 200 tot 850 Volt, vollast vanaf 280 Volt
  • Startspanning: 200 Volt
  • Maximale ingangsspanning: 1000 Volt

Bij 280 Volt en 20 Ampère leveren drie trackers samen al 16.800 Watt. Het volle PV-vermogen is dus bereikbaar aan de onderkant van het vollastbereik, wat neerkomt op strings van ongeveer tien panelen. Bij de zwaardere uitvoeringen zijn daar vijftien tot vijfentwintig panelen per string voor nodig.

Wat levert een derde batterijmodule dan wel op?

Sneller laden. Met twee modules laadt het systeem met 10.000 Watt, met drie tot zeven met 15.000 Watt. De maximale continue laad- en ontlaadstroom aan de batterijzijde is 50 Ampère.

Dat laadvermogen ligt boven wat de omvormer naar het net kan sturen, omdat zonnestroom rechtstreeks aan de gelijkstroomzijde de batterij in gaat. Een korte, felle piek in opbrengst verdwijnt zo in de accu in plaats van naar het net.

Verder groeit natuurlijk de capaciteit: elke module voegt 5,12 kWh toe, maakt de kast 170 millimeter hoger en 39 kilogram zwaarder. Van 10,24 kWh bij twee modules tot 35,84 kWh bij zeven.

Wat gebeurt er bij netuitval?

De noodstroomuitgang levert continu 10.000 voltampère op 400 Volt, met een piek van 15.000 voltampère gedurende 60 seconden. Omschakelen gebeurt binnen 10 milliseconde.

Die minuut piekvermogen is ruim vergeleken met de tien seconden die veel omvormers geven, en dat helpt bij apparaten met een trage aanloop. De fabrikant geeft daarbij aan dat de noodstroom volledig uit één fase mag komen.

Welke beveiligingen zijn ingebouwd?

Aanwezig zijn anti-eilandbedrijf, boogdetectie volgens AFCI 2.0 en IEC 63027, isolatiemeting, aardlekbewaking, overstroom-, kortsluit- en overspanningsbeveiliging op de uitgang, een DC-schakelaar, omgekeerde-polariteitsbeveiliging, type II overspanningsafleiders aan DC- en AC-zijde en PV-overspanningsbeveiliging.

Boogdetectie zit in de standaarduitvoering en is geen bijbestelling. Getoetst is het systeem aan onder meer IEC 62109-1 en -2, IEC 62619, IEC 62477-1, VDE-AR-N 4105, EN 50549-1 en UN 38.3.

Waar plaats je de opstelling?

De behuizing is IP65 met beschermingsklasse I en zoutnevelklasse C5-M, wat plaatsing in kustgebieden verantwoord maakt. Koeling gebeurt op natuurlijke luchtstroming, zonder ventilator, en het geluidsniveau blijft onder 29 decibel op één meter.

Bedrijfstemperatuur is -10 tot 55 graden Celsius bij 0 tot 100% luchtvochtigheid. Twee terugregelingen om mee te rekenen: boven 45 graden Celsius en boven 2000 meter hoogte vermindert de omvormer zijn vermogen. Een krappe warme technische ruimte kost dus opbrengst in de zomer. Het standbyverbruik ’s nachts blijft onder 15 Watt.

Is 10 kilowatt de juiste maat voor jouw installatie?

Deze uitvoering past bij een zonnedak tot ongeveer 16 kilowattpiek en een huishouden of klein bedrijf dat met 10.000 Watt piekvermogen uitkomt. De ruimte die je overhoudt op een gangbare aansluiting is het praktische voordeel boven de zwaardere modellen.

Onze adviseurs rekenen op basis van drie meterstanden, je dakindeling en je aansluitwaarde door welk model en hoeveel modules kloppen. Nu de salderingsregeling per 1 januari 2027 vervalt, bepaalt vooral je eigen verbruik het rendement. Vraag een advies aan of bel 085 130 4170, dan weet je of de Pylontech Force H3X 10 kW bij je situatie past.

Specificaties

  • Gewicht

    2,5 kg
